ハンディハンガー

「ハンディハンガー」はトンネルなどの施工に欠かせない防水シートの施工に、穴を開けることなく補強鉄筋を吊り固定できます。
これまでになかった画期的な建設資材として、各方面から大きな注目を集めています。

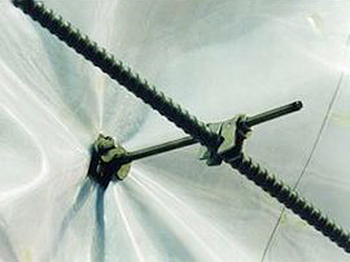

防水シートを貫通しないNATM用鉄筋吊金具ハンディハンガー

「ハンディハンガー」はトンネルなどの施工に欠かせない防水シートの施工に、穴を開けることなく補強鉄筋を吊り固定できます。
これまでになかった画期的な建設資材として、各方面から大きな注目を集めています。

施工方法

（1）Ｃ型ベースを支保工に縦方向に溶接します。

（2）蝶番金具のねじ穴に鉄筋をねじ込み、もう一方にサヤカンを差し込みます。

（3）Ｃ型ベースの上からシートをかぶせます。シートをたるませながら（2）で組み立てた蝶番金具をシートの上から広げて押しつけます。

（4）蝶番金具をＣ型ベースに垂直に押し込み、鉄筋とサヤカンを合わせるようにして閉じ、蝶番金具を固定します。

（5）ストッパーをかけ、はずれないように止めます。

（6）鉄筋とサヤカンを抜き取ります。
